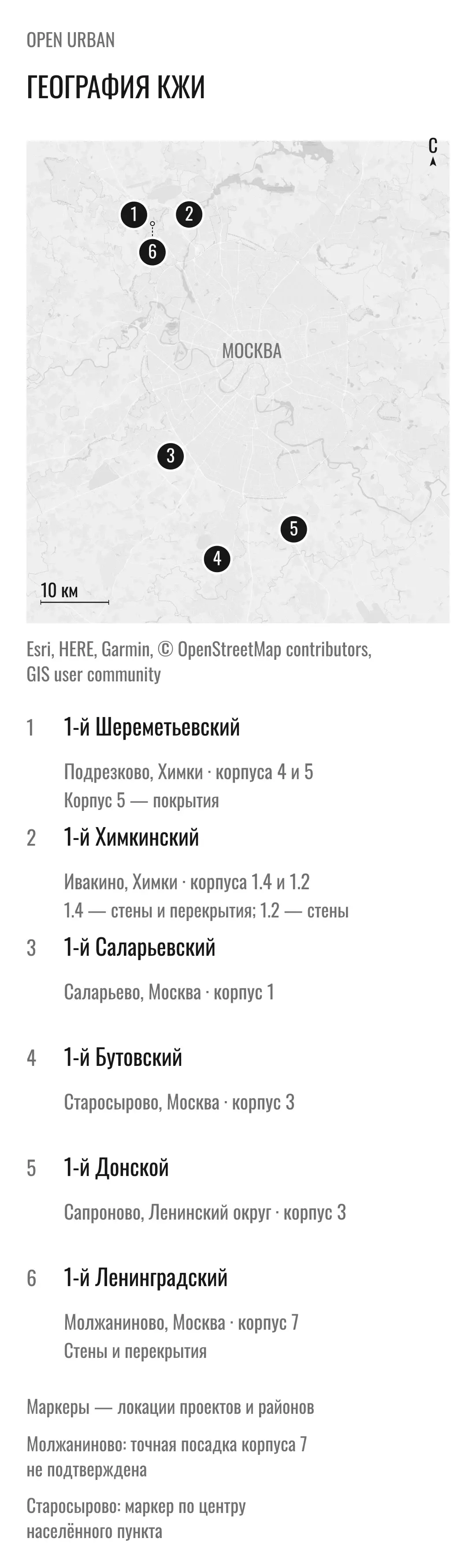

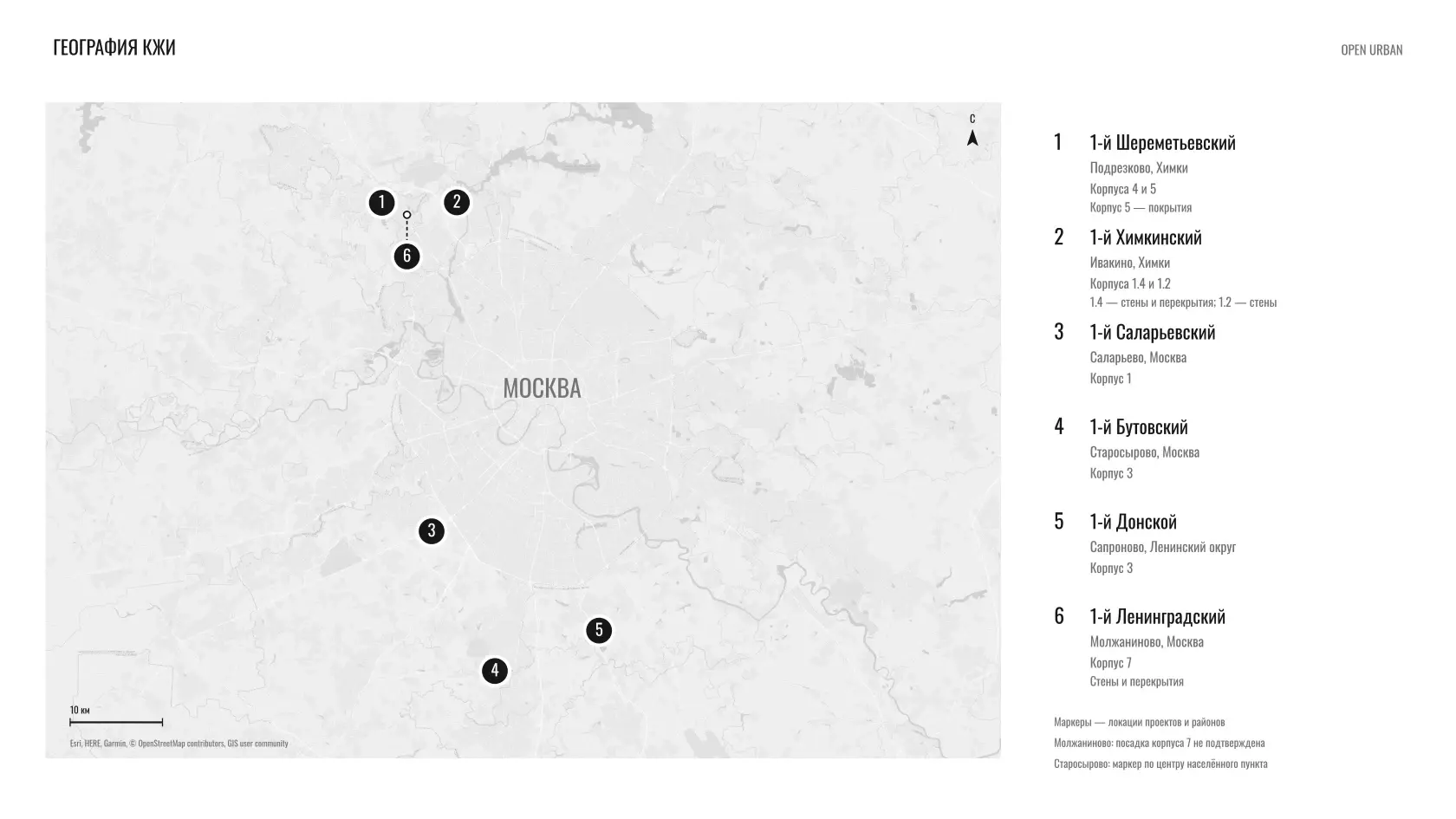

Разрабатываем рабочую документацию железобетонных изделий для объектов серии «ЕВРО МОДУЛЬ» в Москве и Московской области. В основе работы — производственные стандарты Первого ДСК и проектирование изделий в Allplan. На карте — шесть локаций из перечня объектов проекта. Маркеры показывают расположение жилых комплексов и районов, а не точную посадку отдельных корпусов.

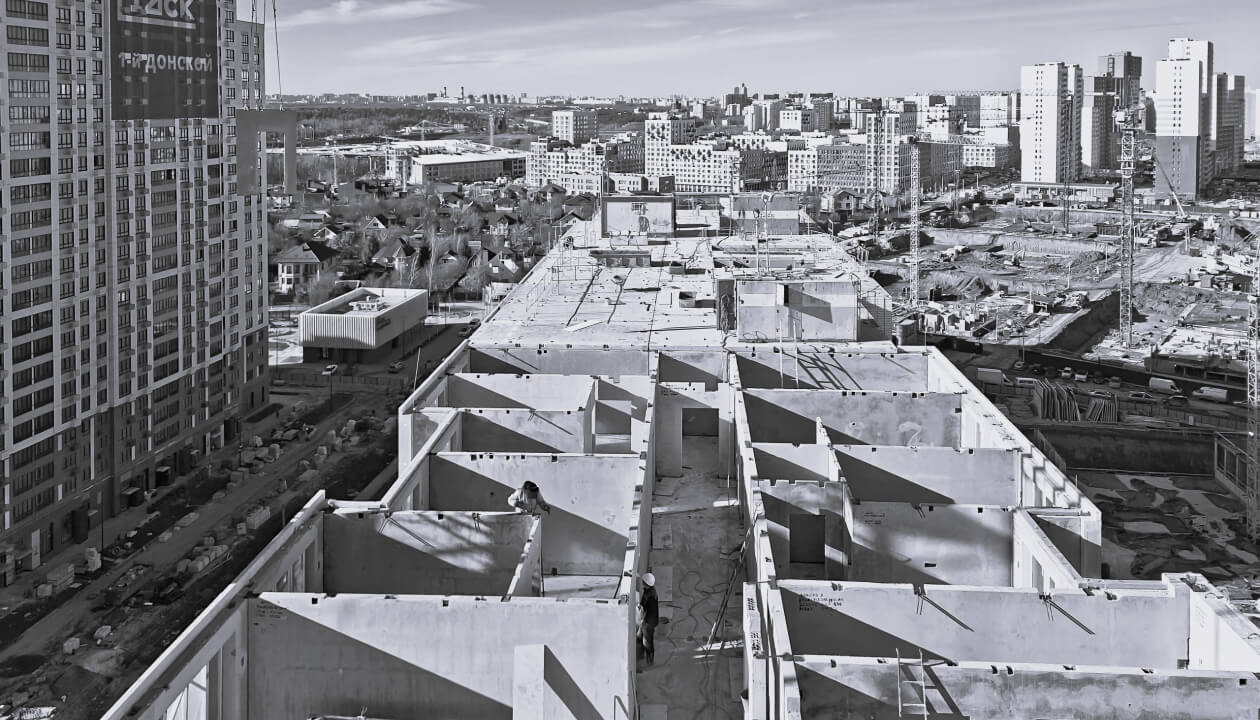

Серия «ЕВРО МОДУЛЬ» построена на сочетании центральных и боковых модулей. Такая структура позволяет собирать секции под квартирографию конкретного объекта и сохранять основу серийного производства.

На стадии КЖИ модульная система получает детализацию на уровне отдельных железобетонных изделий. Для каждой марки прорабатываем геометрию, проёмы, армирование и закладные детали. Повторяемые решения увязываем с условиями конкретного корпуса и требованиями завода.

КЖИ разрабатываем с учётом производственных возможностей заводов Первого ДСК. Стандарт заводских ограничений описывает формовочные линии, допустимые габариты и массу изделий, возможности арматурного производства и применяемую бортоснастку.

При формовании на поддонах важно заранее определить ориентацию изделия, расположение проёмообразователей, ниш и закладных. Армирование увязываем с ограничениями сетко-сварочных машин и сборкой каркасов. Отдельно прорабатываем монтажные петли и элементы, необходимые для подъёма и транспортирования.

Эти требования учитываем в геометрии и деталировке каждой марки. Заводская технология становится исходным условием проектирования и проверяется вместе с конструктивным решением.

Комплект КЖИ раскрывает изделие на нескольких уровнях: опалубочный чертёж задаёт форму и размеры, схема армирования — расположение сеток, каркасов и отдельных стержней, деталировка — состав арматурных элементов и закладных.

Спецификации связывают обозначения на чертежах с составом изделия. Комплект оформляем по Стандарту № 10 Первого ДСК и выдаём отдельными файлами по маркам. Форматы передачи рабочей документации — DWG и PDF.
